Yangın Tedbiri

Wavin As Sessizboru’da Yangın Tedbiri Nasıl Alınır?

Açıktan geçen hatlarda Wavin AS Sessizboru için Wavin AS üretim programında yer alan NE Compact Yangın önleyici ve engelleyici kelepçe kullanılabilir.

  • Wavin AS için Almanya İnşaat Tekniği Enstitüsü (DIBt) Z-19.17-1390 onayına sahiptir.
  • DIN 4102 normu Bölüm 11’e uygun F90 sınıfındadır, yani 90 dakika alev ve duman geçişini engeller.
  • MLAR 3/2000’a uygunluğu test edilmiştir.
  • Uygulaması son derece kolaydır. Borunun geçtiği noktada boru etrafına takılarak alttan tavana montajı yapılır.
  • İstenirse daha sonradan da takılabilir.
  • Wavin AS Sessizboru’nun çapları uygundur.
  • Yüksekliği çok azdır. (örneğin DN 56 ve DN 70 çapında 2 cm, DN 100 çapında 3 cm’dir.)
  • Fiyatı son derece uygundur.

Montaj asamaları:

  1. Boruyu tavan boşluğundan geçiriniz.
  2. NE Compact kelepçeyi kenarındaki cıvatayı döndürerek açınız ve kulakları 90° yatırınız.
  3. NE Compact kelepçeyi boru etrafına sarınız ve cıvatayı tekrar sıkınız.
  4. Kelepçeyi deliklerinden tavana vidalayınız.

NE COMPACT = Yangın Kelepçesi

Wavin AS NE Compact Yangın Önleyici ve Engelleyici Kelepçe, bir yangın anında içindeki özel maddenin köpürmesi sayesinde boru etrafını tam olarak kapatır. Yine boruyu da tamamen sıkıştırarak kapatır ve bu sayede de hem boru etrafından hem de borunun içinden (baca etkisini önleyerek) duman ve alev geçişini 90 dakika boyunca engeller.

Açıktan geçen Wavin AS Sessizboru hattında, kat geçişinde, sadece tavan altına vidalanan Almanya İnşaat Tekniği Enstitüsü (DIBt) Z-19.17-1390 onayına sahip, yangın önleyici ve engelleyici kelepçe ile uygulama ve yangın tedbiri bitmektedir.

Yani:

1. ve Son Aşama: Wavin AS Sessizboruya yangın kelepçesi takılır ve tavana vidalanır.

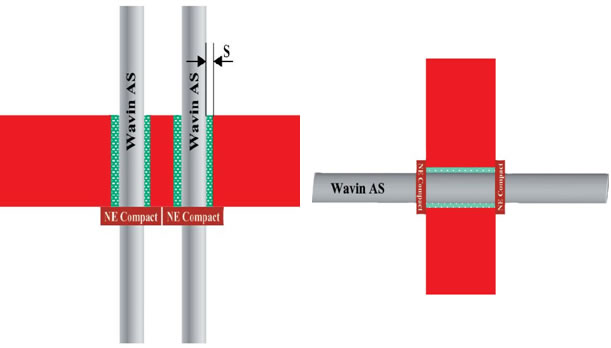

Kat içinde açıktan geçen hatta, bölüm ve oda geçişinde her iki yöne de yangın kelepçesi takılmalıdır.

Takılan bu kelepçenin içindeki özel madde, bir yangın anında köpürerek beton ile boru arasındaki kısmı doldurmaktadır. Yine aynı madde boruyu da tamamen sıkıştırarak alev ve duman geçiş yoluna tam engel oluşturmaktadır. Dolayısıyla tesisatın açıktan geçtiği mekandaki oluşabilecek bir yangından meydana gelen dumanın ve alevin üst kata geçişi Almanya İnşaat Tekniği Enstitüsünün verdiği R90 onayına göre 90 dakika boyunca engellenmektedir. Ayrıca kat tabliyesinin sadece borunun dış çapı kadar delinmesi de bu uygulama için yeterlidir. Daha büyük bir delik açılmasına gerek yoktur. Üst katın başladığı noktada alınacak branşmana herhangi bir tedbir alınması gerekli değildir.


Şekil 1 Laboratuar ortamında üzerine yangın önleyici ve engelleyici monte edilmiş Wavin AS Sessizboru.

Şekil 2 Yangın önleyici ve engelleyici kelepçe duvara / tavana vidalanmıştır

Şekil 3 Yangın başlangıcı, sıcaklığın yükselmesi.

Şekil 4 Boru ve yangın kelepçesi doğrudan aleve maruz kalmaktadır.

Şekil 5 Isınan kelepçe içindeki özel madde köpürmeye ve genleşmeye başlamaktadır

Şekil 6 Kelepçe geçişi hem boru etrafından hem de boru içinden tamamen kapatmıştır.

DIBt (Almanya İnşaat Tekniği Enstitüsü) Z-19.17-1390 müsaadeli DIN 4102’ye uygun F90 sınıfı 90 dakika dayanımlı Yangın Önleyici Ve Engelleyici Kelepçe’nin bir yangın anında devreye girmesini ve son derece kritik olan hem boru içinden hem de borunun etrafından alev ve duman geçişini nasıl engellediğini bu resimlerden görmek mümkündür.

Sadece bu kelepçenin takılmasıyla, MLAR 3/2000’nin istediği yangın tedbiri Wavin AS için sağlanmış olacaktır. Daha detaylı herhangi bir izolasyon veya başkaca bir malzeme kullanılmasına gerek kalmamaktadır.


Şekil 7 Kelepçe alev ve duman geçişini 90 dakika dayanacak şekilde engellemektedir.

Almanya İnşaat Tekniği Enstitüsünce verilen onay gereği, NE Compact Yangın Önleyici ve Engelleyici Kelepçe bir yangın anında Wavin AS için tam güvenlik sağlamaktadır.
