Muflu Geçişler

Wavin AS Körüklü Manşon

Wavin AS körüklü manşon; boru ile bağlantı parçası veya boru ile boru arasında devamlı kullanılan birleştirme parçasıdır. Kolay kullanımı sayesinde sadece çalışma maliyetinden tasarruf sağlamakla kalmayıp teknik açıdan da güvenlik sağlar.

Wavin AS kayar manşon sayesinde, tesisata daha sonradan parça ilave ederek hat almak da mümkündür. Wavin AS sisteminde, manşonun içindeki körüklü conta, sistemin olası ısı farklılıklarında oluşabilecek esnemeleri yine sistem içinde karşılar. Bu da sisteme ilave bir güvenlik katar. Klasik borularda uzama miktarı kadar boru çekilir ve bu şekilde montajı yapılır.

Wavin AS ‘da böyle bir işleme gerek yoktur. Bu sadece montajda zaman kazandırmakla kalmayıp, ayrıca ek olarak sisteme teknik güvenlik sağlar.

Körüklü manşon ile yapılacak birleştirmelerde aşağıdaki hususlara dikkate edilmelidir.

  • Borunun ağzı temizlenmelidir.
  • Manşon içindeki körüklü ve bilezik contaların sağlamlığı ve temizliği kontrol edilmeli, gerekiyorsa temizliği yapılmalıdır.

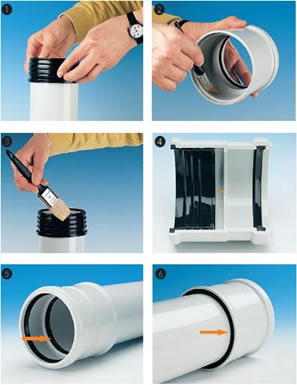

  • Körüklü conta, boru ucuna geçirilmelidir(1).
    DİKKAT: Bu conta sadece boru sonuna geçirilmelidir. Bağlantı parçalarına aynı sistem uygulanmaz.
  • Wavin kaydırıcı krem* manşonun içindeki körüklü conta yatağına yeterince sürülmelidir (2).
  • Wavin kaydırıcı krem* conta kenarına da yeterince sürülmelidir (3).
  • Manşon oturana kadar üstüne conta yerleştirilmiş boru ağzına itilmelidir ve tam olarak oturup oturmadığı kontrol edilmelidir (4)(5)(6).
  • Wavin kaydırıcı kremi* diğer taraftaki bilezik contaya da sürmeye devam ederek boru veya bağlantı parçası montajı yapılmalıdır.
    Sıvı veya katı yağ kullanmayınız.

Wavin150 AS – Diğer Muflu Geçişler

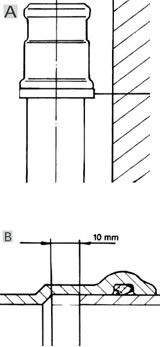

Borular ve bağlantı parçaları arasında körüklü manşon kullanmaksızın yapılacak montajlarda, boru boyu 3 m’ye ulaştığı taktirde, yaklaşık en fazla 10 mm’lik termik uzama göz önünde bulundurulmalıdır. Bu sebeple boru mufun içine itildikten sonra 10 mm geri çekilmelidir (b).

Bağlantı parçaları arasında yapılan montajlarda termik uzamanın göz önünde bulundurulmasına gerek yoktur, ağızlar mufun içine tam olarak oturtulabilir.

Wavin AS muflu bağlantılar aşağıdaki gibi yapılır:

  • Mufun içindeki bilezik contaların sağlamlığı ve temizliği kontrol edilmeli gerekiyorsa temizliği yapılmalıdır.
  • Mufa itilecek ağız temizlenmeli ve kontrol edilmelidir.

Tesisata Sonradan İlaveler

Daha önceden döşenmiş bir tesisata ilaveler yapılacaksa, Wavin AS bağlantı parçaları kolayca kayar manşonla birleştirilir.

Kayar manşonun montajında aşağıdaki noktalara dikkat etmek gerekir.

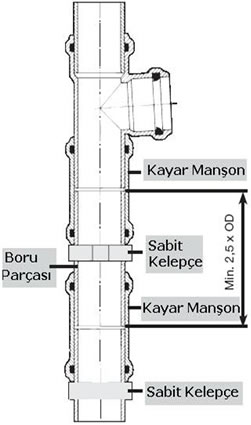

  • Öncelikle yeterli boyda bir boru parçası sistemden kesilerek çıkarılır ((bağlantı parçası uzunluğu + 2,5 )x boru dış çapı).
  • Wavin kaydırıcı krem* ince bir tabaka halinde ve yayılarak contaya veya ağıza yeterince sürülmelidir.
  • Ağız mufun içine oturacak şekilde itilmelidir.
  • Mufa itilen boru ise – bağlantı parçalarında değil – 10 mm geriye tekrar çekilmelidir. Dikey hatların montajında 10 mm’lik genleşme payının bozulmaması için parçalar montaja müteakip hemen kelepçe ile sabitlenmelidir (a).
    *Sıvı veya katı yağ kullanmayınız.
  • Borunun kesilen kenarında küçük bir pah açılır, törpülenir.
  • Daha sonra her iki kayar manşonda boru üzerine, borunun uçları ikinci contaya dayanacak kadar itilir. Arada kalan boşluk kadar boru (2,5 x boru dış çapı) kesilir ve araya oturtularak kayar manşonlar bunu üzerine çekilir. Bir sabit kelepçe ile kayar manşonlar sabitlenir.
