Tesisatın güvenliğini etkilemediği ve taşımasını sağladığı müddetçe, DIN 1053, bölüm 1 pragraf 3.5’e uygun olarak, tesisat duvar içi oyuk, boşluklar ve şaftlardan geçirilebilir.
Pis su tesisatının geçtiği kısımlardan aynı zamanda kalorifer tesisatı gibi ısı yayan hatlar döşeli ise bunların (kalorifer tesisatının) izole edilmesi talimatlar gereğidir.

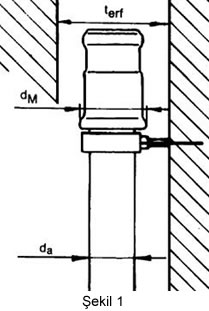

Oyukların, şaftların olması gereken genişliği yandaki şekil ve alttaki tabloda görülebilir.
DN(mm) | Boru da(mm) | Körüklü Manşon dm(mm) | Genişlik* terf(mm) |
---|---|---|---|
56 | 58 | 79 | 125 |
70 | 78 | 96 | 142 |
90 | 90 | 110 | 156 |
100 | 110 | 132 | 179 |
Genişlik değeri tesisatta oluşabilecek kesişme veya tali hat ayrımlarını kapsamaz.
Wavin AS boru ve bağlantı parçaları doğrudan betonlanabilir. Boruların termik uzama konusuna dikkat edilmelidir.
Betonlama esnasında boyca değişme olmayacak şekilde tesisat sabitlenmelidir.
Betonun muf içine veya contalara sızmasını engellemek için buralar yapıştırıcı bantla kapatılmalıdır. Açık kalan boru ağızları da kapatılmalıdır.
Eğer yağmur inişinin, oda(oturma odası, yatak odası, çalışma odası gibi) içinden geçmesi gerekiyorsa(Şekil 2), iniş yandaki resimde gösterildiği şekilde yapılabilir. Bu sistemde boruyu çevreleyen duvarın kütlesi en az yapı duvarı kadar olmalıdır.
